特氟龍網帶技術全解析：包邊工藝與拼接技術深度指南

2025-09-03

一、特氟龍網帶的核心價值與行業應用

特氟龍（PTFE）網帶憑借其耐高溫（≤260℃）、耐腐蝕、低摩擦系數等特性，已成為食品烘干、化工輸送、紡織印染等領域的核心傳輸設備。然而，其性能的充分發揮離不開包邊工藝、包邊材料選擇以及拼接技術的優化。本文將從這三個維度，為您解析特氟龍網帶的技術細節與選型指南。

二、包邊工藝：提升網帶耐用性的關鍵技術

1. 包邊工藝的必要性
防止邊緣脫層：高溫環境下，未包邊的網帶邊緣易因摩擦或機械應力導致纖維斷裂，引發脫層現象。
增強抗拉強度：包邊材料可顯著提升邊緣抗拉強度（提升30%-50%），避免長期使用后的變形。
延長使用壽命：經優化包邊的網帶壽命可達未包邊產品的2-3倍。

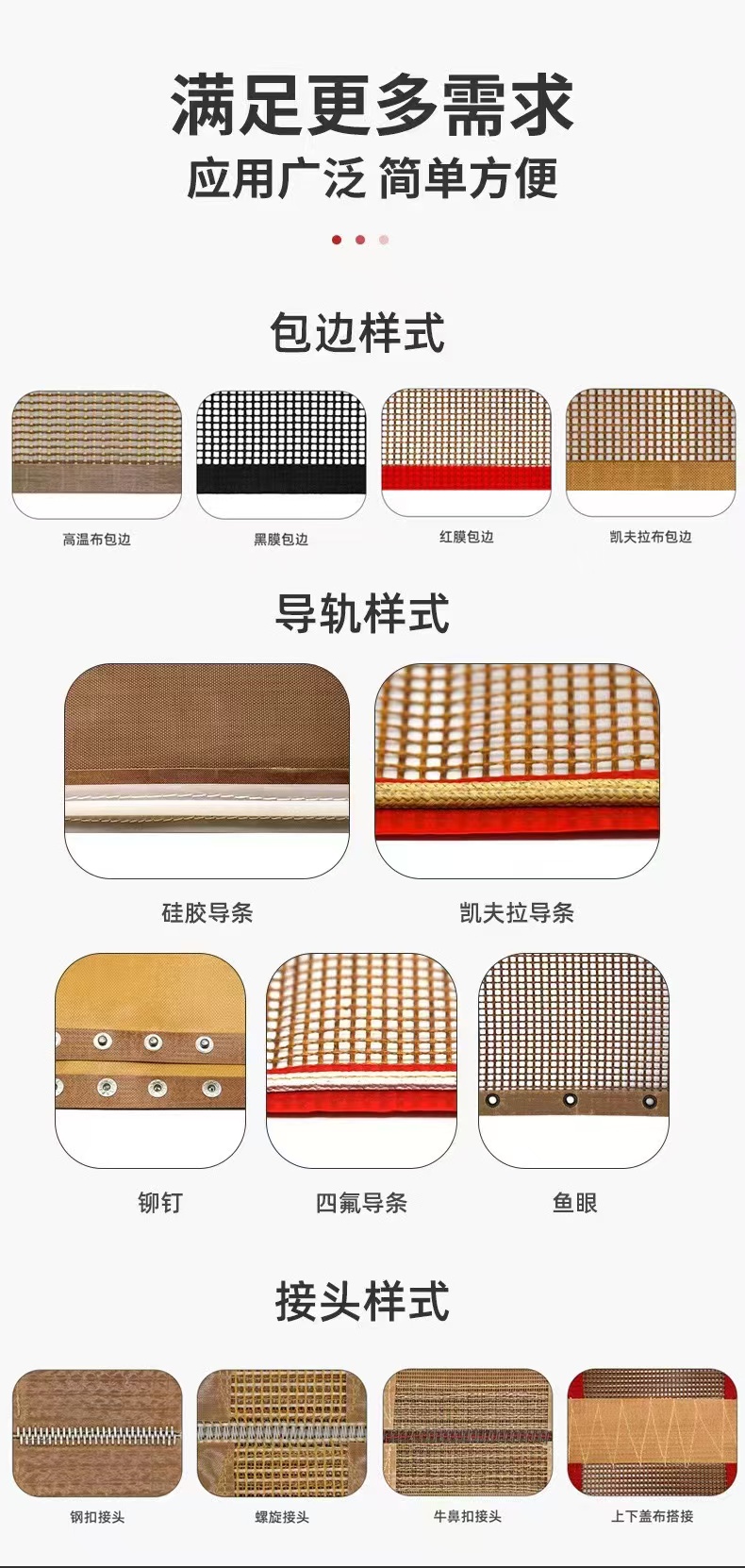

2. 主流包邊工藝對比

工藝類型	原理	優勢	適用場景
機械包邊法	通過縫紉機縫合高強度纖維線（如芳綸線）加固邊緣	成本低，適合大批量生產；縫紉線耐高溫（≥250℃）	食品烘干、低溫輸送（≤150℃）
熱熔包邊法	利用高溫熱熔膠（PTFE乳液）將包邊材料熔融粘合	邊緣平整，耐化學腐蝕性強；粘合強度高（≥50N/cm）	化工、制藥等高溫（≥200℃）、強腐蝕環境
超聲波包邊法	通過超聲波振動熔合包邊材料與網帶邊緣	無需膠水，環保無污染；邊緣密封性好	高端食品加工、電子元件輸送（對衛生要求嚴格）

3. 工藝質量控制要點
邊緣對齊度：包邊材料與網帶邊緣偏差需≤1mm，避免局部應力集中。
熱熔參數：溫度控制280-320℃，時間3-5秒，避免材料燒焦或粘合不牢。
超聲波參數：頻率20-40kHz，壓力≥3MPa（根據材料厚度調整）。

三、包邊材料：性能與場景的精準匹配

1. 常見包邊材料特性對比

材料類型	耐溫范圍	耐腐蝕性	抗拉強度	適用場景
玻璃纖維	≤500℃	耐酸堿（除HF）	高（≥200MPa）	高溫化工輸送、冶金行業
凱夫拉纖維	≤200℃	耐磨損、耐沖擊	極高（≥300MPa）	高摩擦場景（如紡織印染定型機）
PTFE薄膜	≤260℃	耐強酸強堿	中（≥50MPa）	食品加工、醫藥行業（符合FDA標準）
聚四氟乙烯涂層	≤260℃	耐腐蝕、自潤滑	低（≥30MPa）	需要低摩擦系數的場景（如電子元件輸送）

2. 材料選擇原則
高溫工況（≥200℃）：優先選擇玻璃纖維或PTFE薄膜包邊。
強腐蝕環境（如濃硫酸、鹽酸）：PTFE薄膜或玻璃纖維包邊。
高磨損場景（如紡織、印刷）：凱夫拉纖維包邊。

四、拼接技術：確保網帶連續性與強度

1. 拼接工藝對比

工藝類型	原理	優勢	適用場景
機械縫合	使用高強度纖維線（如芳綸線）縫合網帶兩端	成本低，操作簡單；縫合處強度可達原網帶的70%	臨時性連接或低負載場景
熱熔拼接	通過高溫（280-320℃）熔融網帶纖維，實現無縫連接	拼接處平整，耐化學腐蝕；強度可達原網帶的85%	化工、食品等高溫、高衛生要求場景
超聲波焊接	利用超聲波振動熔合網帶纖維	無需膠水，環保；拼接處強度≥90%	高端制造、電子元件輸送（對拼接處平整度要求高）

2. 拼接質量控制要點
拼接強度測試：拼接處剝離強度需≥40N/cm（按GB/T 2791-1995標準）。
耐溫測試：在額定溫度下持續運行72小時，拼接處無開裂、脫層現象。
平整度檢測：拼接處高度差≤0.2mm，避免輸送過程中卡滯。

五、典型案例與選型建議

1. 食品加工行業
場景：薯片烘干輸送帶。
工藝選擇：超聲波包邊法+PTFE薄膜包邊帶+超聲波焊接拼接。
優勢：邊緣無膠水殘留，符合FDA標準；拼接處平整，避免物料卡滯。
效果：輸送帶壽命從8個月延長至14個月，年維護成本降低35%。
2. 化工行業
場景：鹽酸輸送帶。
工藝選擇：熱熔包邊法+玻璃纖維包邊帶+熱熔拼接。
優勢：耐強酸腐蝕；拼接處強度高，避免泄漏。
效果：因腐蝕導致的停機次數從每月3次降至0次。
3. 紡織印染行業
場景：高溫定型機輸送帶。
工藝選擇：機械包邊法+凱夫拉纖維包邊帶+機械縫合拼接。
優勢：耐磨性強，可承受布料摩擦；拼接成本低。
效果：輸送帶更換周期從2個月延長至5個月。
